Tellen.Convert GE: Seitenfaltenbildung mit Innenprägung

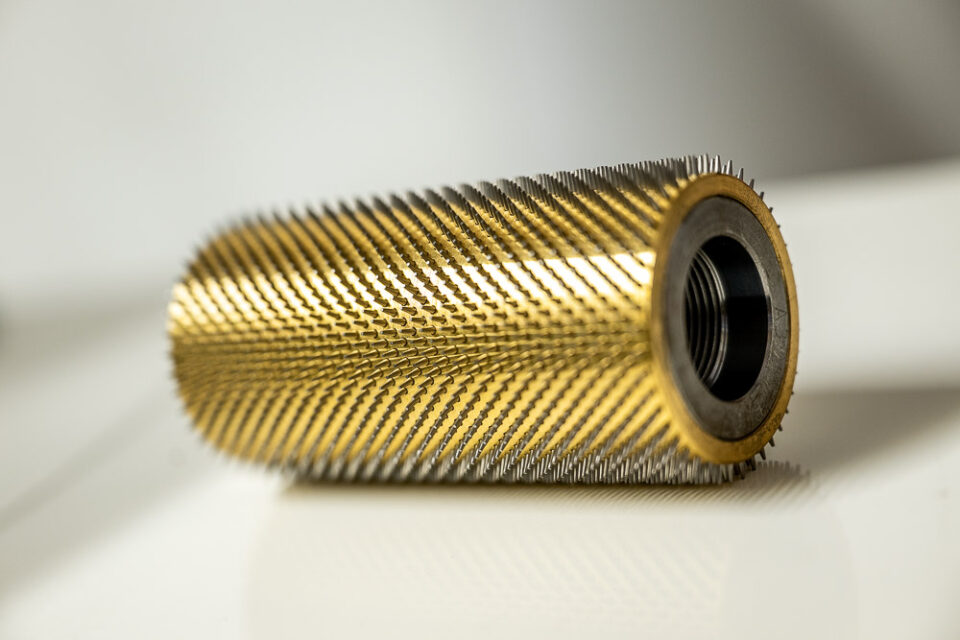

Prägewalzen für nach außen geformte Noppenstreifen
Optional können Prägewalzen in die Anlage integriert werden, um nach außen geformte Noppenstreifen auf dem Schlauch zu erzeugen. Die Prägung erfolgt dabei von innen nach außen, sodass die Noppen – anders als bei der Prägung des flachliegenden Schlauchs – auf allen Seiten des Schlauchs nach außen gerichtet sind. Dies führt zu einem einheitlicheren Oberflächenbild, da die Prägung rundum gleichmäßig ausgerichtet ist.
Zudem wird ein besseres Prägeergebnis erzielt, weil jeweils nur eine einzelne Folienlage geprägt wird statt zwei übereinanderliegende Folienschichten.

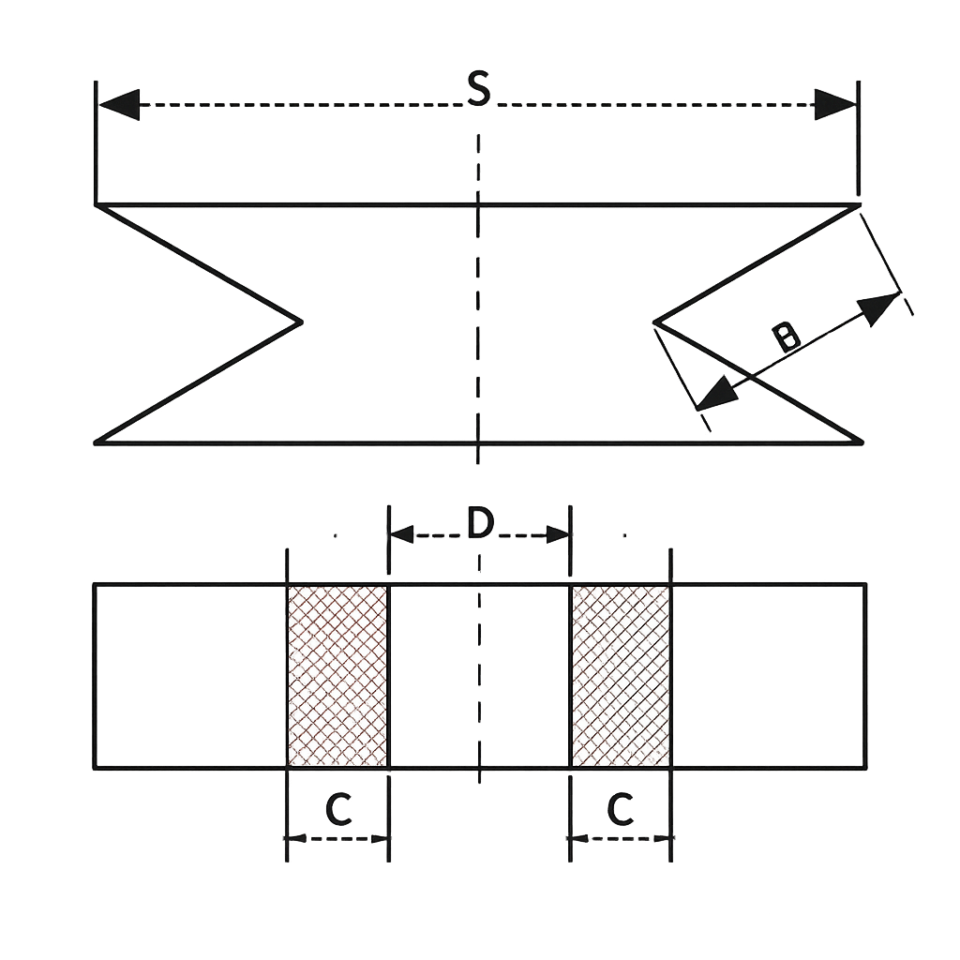

Die möglichen Abmessungen der Innenwerkzeuge variieren je nach Ausführung:
| Ohne Prägewalzen | Mit Prägewalzen | ||
| S | Sackbreite | 210 – 530 mm | 270 – 530 mm |
| B | Seitenfaltentiefe | 34 – 110 mm | 45 – 110 mm |
| C | Breite Prägung | 28 – 96 mm (in 2 mm Schritten) | |
| D | Abstand Prägung | Min. 35 mm |
