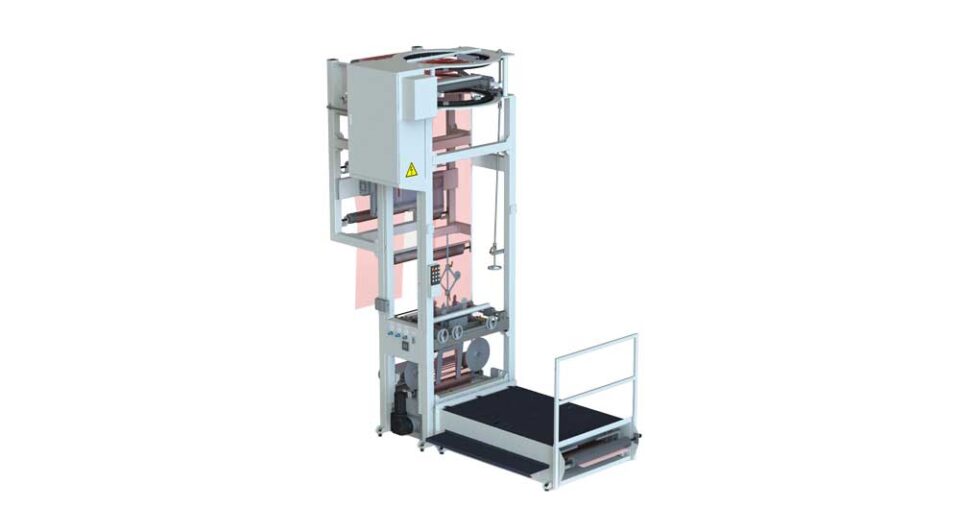

Tellen.Convert Effiziente und prozesssichere Veredelung von Folien
Seitenfaltenbildung, Innenprägung und Mikroperforation ermöglichen eine gezielte Anpassung der Folieneigenschaften bereits während des laufenden Prozesses. Die Anlage kombiniert mehrere Verarbeitungsschritte in einem System und bereitet flachgelegte Schlauchfolien kontinuierlich für anspruchsvolle Beutel- und Sackanwendungen vor.
Tellen.Convert Leistungsfähige Schlauchfolie für Seitenfaltenbeutel und -säcke durch:
Optimale Formgebung

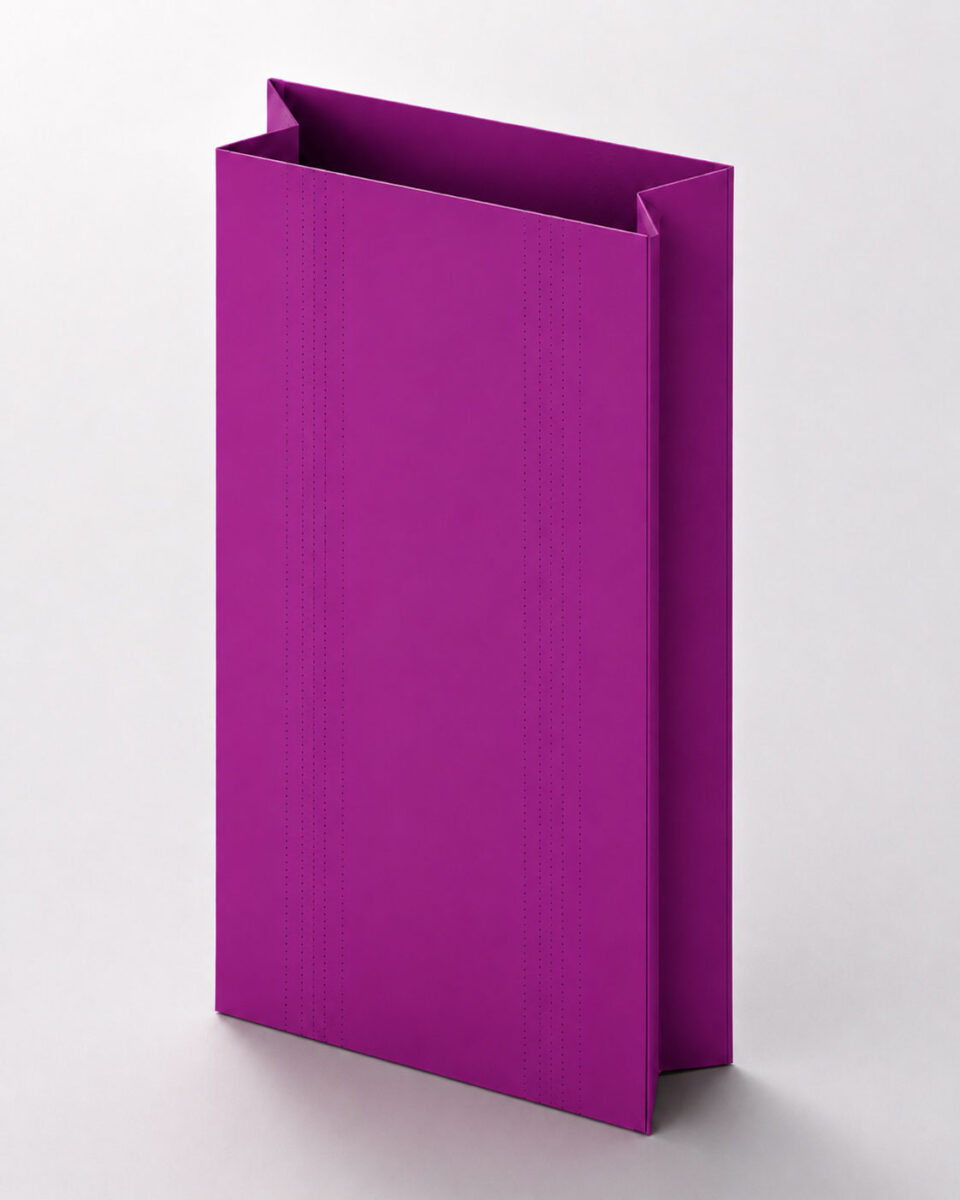

Die Seitenfaltenbildung ermöglicht eine präzise Formgebung flachgelegter Schlauchfolien und schafft ideale Voraussetzungen für stabile, volumenoptimierte Beutel- und Sacklösungen.
Mehr Griffigkeit
Innenprägung veredelt die Folienoberfläche und erhöht gezielt die Griffigkeit. Dadurch verbessern sich Rutschfestigkeit, Stapelstabilität und Handhabung der Säcke bei Transport und Lagerung.
Kontrollierter Gasaustausch
Mikroperforation verbessert das Öffnungs- und Füllverhalten der Säcke und ermöglicht gleichzeitig einen kontrollierten Luft-, Gas- und Feuchtigkeitsaustausch während Befüllung, Transport und Lagerung.
Ihre Vorteile: Eine kompakte Anlagenlösung mit hoher Prozessstabilität
Platzsparendes, leicht integrierbares Anlagendesign zur einfachen Einbindung in bestehende Linien.
Eine kontinuierliche Verarbeitung bei gleichzeitig wartungsarmem Betrieb und reduzierten Stillständen sorgt für Effizienz.

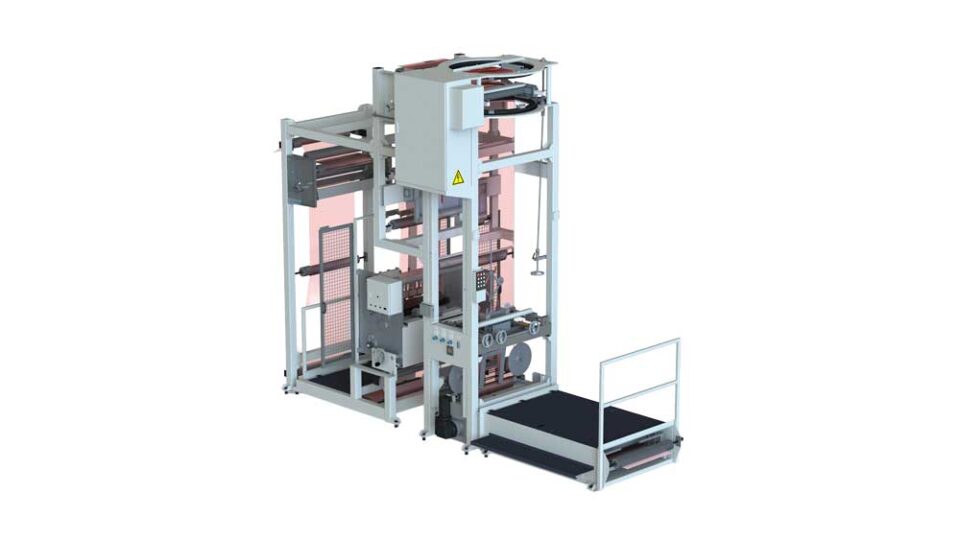

Optionale Mikroperforationseinheit für zusätzliche Funktionalität
Reversierung der Schlauchfolie zur optimalen Ausrichtung der Kanten

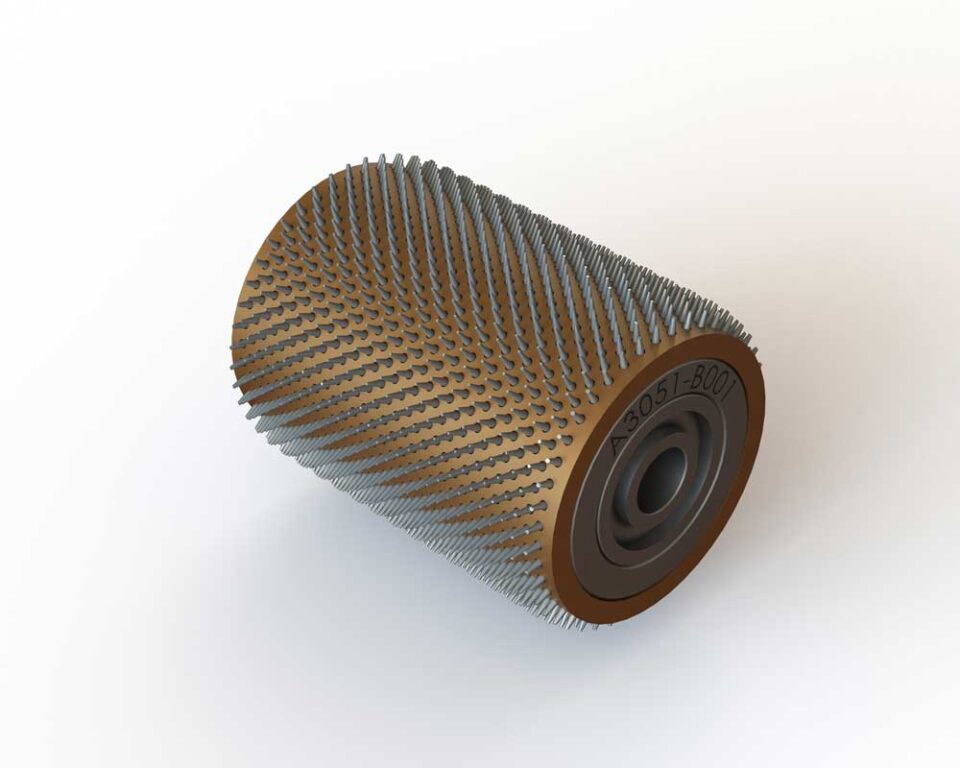

Speziell entwickeltes Innenwerkzeug zur Herstellung nach außen geformter Noppen rund um den Schlauch
Einstellbare Faltentiefe für flexible Designanpassung der Säcke
Begehbares Podest für einfachen Einstell- und Wartungszugang
Diese Anlagen sind für Sie konfigurierbar:
Standardausstattung
- Grundrahmen & Vorbau: Solide Schweißkonstruktion mit integrierter Bahnführung und Montageflächen für Zusatzmodule
- Abzugseinheit: Antrieb über synchronen SEW Kegelradgetriebemotor und Abquetschwalzen zur Stabilisierung der Luftblase
- Langes Podest (Länge = 1.800 mm): Begehbare Plattform für einfachen Einstell- und Wartungszugang
- Tänzer am Folieneinlauf für gleichmäßige Bahnspannung
- Prägerahmen: Aufnahme für das Innenwerkzeug zur Seitenfaltenbildung und Prägung
- Klimatisierter Schaltschrank mit SPS-Steuerung
- Absicherung der Microperforationseinheit durch eine zweiflügelige Schutztür mit Sicherheitsschalter
- Auslieferungszustand: komplett vormontiert
- Frei wählbare Farbgestaltung
Optionen
- Kurzes Podest (Länge: 1.000 mm)
- Umfahrung Gezieltes Vorbeiführen der Folie am Prägerahmen
- Seitenkantensteuerung im Vorbau
- Seitenkantensteuerung im langen Podest
Technische Daten
| Tellen.Convert G (Seitenfaltenbildung) Tellen.Convert GE (Seitenfaltenbildung mit Innenprägung) | Tellen.Convert GEM (Seitenfaltenbildung mit Innenprägung und Microperforation) | |
| Ausgangsmaterial | LDPE Folie mit mindestens 17 % LLPE – Anteil | |
| Dicke der Folie | 150 – 250 µm | |
| Toleranzen Foliendicke | ± 8 % | |
| Breitentoleranz | ± 2 mm (doppeltflachgelegt) | |
| Beschaffenheit der Folienbahn | Kantengerade gewickelt, nicht teleskopierend, mittig zur Anlage laufend | |
| Max. Schlauchbreite, doppelflach | 750 mm | |
| Durchlaufgeschwindigkeit | max. 150 m / min | |
| Durchlaufgeschwindigkeit bei gleichzeitigem Prägen | 120 m / min | |
| Anlage Abmaße [L x B x H] | 3.485 x 1.800 x 4.330 mm | 5120 x 1.800 x 4.330 mm |
